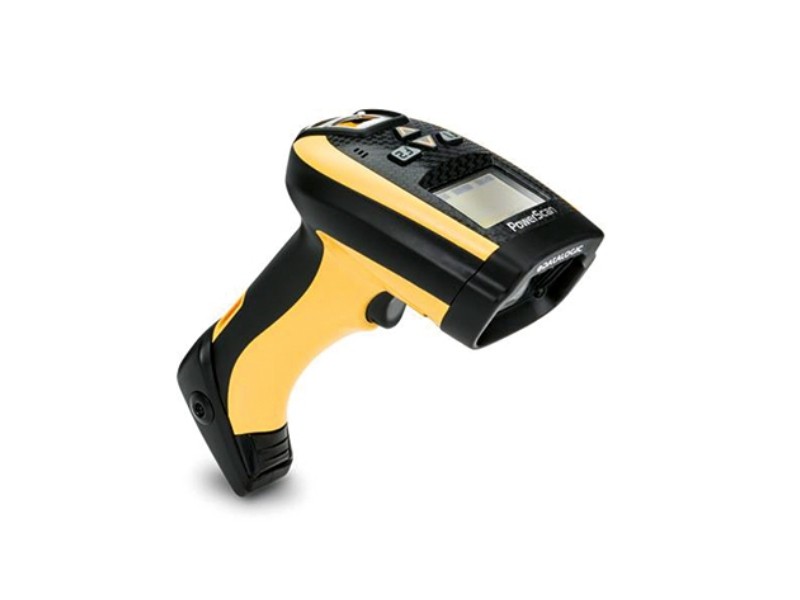

Die PowerScan™ 9501 Serie steht für intuitive und einfache Scanabläufe. Mit einer Kombination aus omnidirektionalen Leseeigenschaften und innovativer Optik erfassen sie alle Barcodetypen unabhängig von deren Ausrichtung. Dabei reicht die Lesedistanz je nach Auflösung der Barcodes von Kontakt bis zu mehr als 1 m. Die neueste Datalogic Dekodierbibliothek sorgt außerdem für schnelles Lesen in jeder Betriebsumgebung. Datalogic STAR Cordless System ist ein Schmalbandfunk System das entwickelt wurde um Effizienz und Zuverlässigkeit für Datenerfassungs-Applikationen mit Handheld Geräten zu maximieren. Die PowerScan PM9501 Modelle sind alle mit der neuen Generation von STAR-System ausgestattet. Damit sind sie noch vielseitiger, einfacher zu handhaben und bieten außerdem eine größere Funkabdeckung. Die PM9501 Serie gibt es mit zwei verschiedenen Displays: 4 konfigurierbare Tasten oder mit vollständigem 16-Tasten Keyboard. Die Interaktion zwischen Host und dem Anwender wird so vereinfacht und der bi-direktionale Informationsaustausch ermöglicht die zuverlässige und effektive Kommunikation. Die BC9180 Lade-/Übertragungsstation beinhaltet in einem Modell zwei verschiedene Ethernet – Anschlüsse: Standard Ethernet und Industrie-Ethernet Protokolle, wie Ethernet IP und Modbus.. Bei der Entwicklung der neuen PowerScan Serie wurde viel Wert auf Ergonomie und Anwenderfreundlichkeit gelegt. So liegt der PowerScan 9501 dank seiner Griff-Form und der ausgewogenen Gewichtverteilung sehr gut in der Hand und das intuitive Zielsystem garantiert höchste Erstleseraten. Damit auch scan-intensive Applikationen den Anwender nicht belasten, arbeitet der PowerScan 9501 Area Imager mit ruhigem und für das menschliche Auge angenehmen Weißlicht.
Highlights
- Intuitives Zielsystem
- Lithium-Ion Akkus in 3 Sekunden wechselbar
- Ergonomische Form
- Schnelles omnidirektionales Erfassen
Anwendungsbereiche- Industrie
- Produktion
- Lager und Logistik
- Unterhaltungsindustrie
Technische Daten
Abmessungen & Bauform
| Abmessungen | 212 × 110 × 74 mm |
|---|---|
| Gewicht | ca. 380 g |
Allgemein
| Bildsensor | PM9501: 864 × 544, PM9501-HP: 1280 × 1024 |
|---|---|
| Lichtquelle | Zieleinrichtung: 630 – 680 nm VLD, Beleuchtung: Weiße LED’s |
| Druckkontrast | min. 15 % |
| Lesewinkel | Pitch: +/- 40°, Roll (Tilt): 360°, Skew (Yaw): +/- 40° |
| Leseanzeigen | Beeper (Einstellbarer Ton und Lautstärke), Visuelle Lesebestätigung über 3 grüne LED’s (Datalogic’s 3GL™ Technologie) sowie akustisches Signal: Datalogic ‘Green Spot’ auf den Code projiziert, Dual Good Read LEDs |
| Auflösung | PM9501: 1D Codes: 4 mil; 2D Codes: 7.5 mil, PM9501-HP: 1D Codes: 2.5 mil; 2D Codes: 4 mil |
| Schnittstellen | Keyboard Wedge, RS-232, RS-485, USB: OEM USB, USB COM, USB HID Keyboard, Optionales Ethernet (Standard, Industrie) |
Dekodiermöglichkeiten
| 1D / Lineare Codes | Automatische Erkennung aller Standard Linearcodes und linearer GS1 DataBar™ Codes. |
|---|---|
| 2D-Codes | Aztec Code, China Han Xin Code, Data Matrix, MaxiCode, Micro QR Code, QR Code |
| Postcodes | Australian Post, China Post, IMB, Japanese Post, KIX Post, Planet Code, Portuguese Post, Postnet, Royal |
Mail Code (RM4SCC); Swedish Post;
| Stapelcodes | EAN/JAN Composites, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, MacroPDF, MicroPDF417, PDF417, UPC A/E Composites |
|---|
Kabellose Kommunikation
| Datalogic STAR Cordless System | Effektive Strahlungsleistung: 433 MHz: <10 mW, 910 MHz: <50 mW Point-to-Point Konfiguration, Multi-Point Konfiguration, Max. Scanneranzahl pro Empfänger: 16 |
|---|---|
| Funkfrequenz | 400 MHz, 910 MHz |
| Funkreichweite | 433 MHz: 200 m low speed, Frequency hopping 50 m high speed, 910 MHz: 270 m low speed, 170 m high speed Seamless Roaming, Two Way Communications |
Elektrische Daten
| Akku | Lithium-Ion 3350 mAh, Ladezeit: Externe Stromversorgung 4,5 Stunden, Spannung vom Host: 10 Stunden |
|---|---|
| Lesevorgänge pro Ladung | Kontinuierlicher Erfassungsmodus: 60.000 + |
| LED-Anzeigen der Station | Akkuladung (rot), Ladung abgeschlossen (grün), Versorgung/Daten (gelb) |
| Verbrauch der Ladestation und DC Eingangs-Versorgungsbereich | Volt 10-30 VDC, Power<8 W, max. 500 mA im Host-/Bus-Modus, Typische Eingangsversorgung gemessen bei Werkseinstellung |
| Betrieb | 150 mA @ 10 VDC |
| Spannungsversorgung | Externe Stromversorgung 10-30 VDC, POT: 5 VDC +/- 10 % |
Zuverlässigkeit
| Schutzklasse | IP65 |
|---|---|
| Fallschutz | übersteht 50 Stürze aus 2,0 m Höhe auf Beton |
Umgebungsbedingungen
| Betriebstemperatur | -20 °C – 50 °C |
|---|---|
| Lagertemperatur | -40 °C – 70 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
Sicherheit & Zertifizierung
| Amtliche Genehmigungen | Das Produkt besitzt für den bestimmungsgemäßen Gebrauch alle notwendigen Zulassungen bezüglich Sicherheit. |
|---|---|
| Umweltschutzauflagen | entspricht China RoHS, EU RoHS, R.E.A.C.H. |
| Laser-Klassifizierung | Achtung, Laserlicht tritt aus – Nicht in den Strahl blicken, CDRH Class II: IEC 60825-1 Class 2 |
| LED Klassifizierung | IEC 62471 Class 1 LED |
Produktinformationen
| Hersteller | Datalogic |
|---|---|
| Hersteller-Nr. | PM9501-DPM433RBK30 |
| EAN / GTIN | 5704174226093 |
