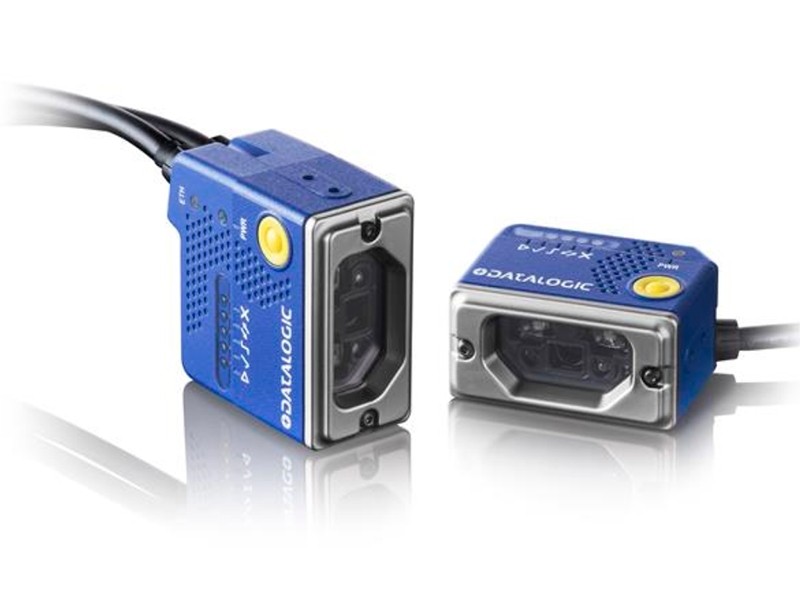

Der Matrix 120™ ist der kleinste ultrakompakte industrielle 2D-Codeleser auf dem Markt und zudem der kleinste kompakte 2D-Codeleser mit integrierter Ethernet-Schnittstelle. Dank seiner Kompaktheit ist die Integration selbst bei sehr beengtem Raum problemlos möglich. Der Matrix 120™ ist in verschiedenen Ausführungen erhältlich, z. B. mit einem WVGA-Bildsensor für Standardanwendungen oder einem 1.2-MP-Sensor für hochauflösende Barcodes. Darüber hinaus gibt es eine Weitwinkelversion – die ideale Lösung für das Einlesen von Codes aus nächster Nähe. Der Matrix 120™ erfüllt dank Schutzart IP65 und einem Temperaturbereich von 0 bis 45 °C bzw. 32 bis 133 °F höchste industrielle Ansprüche und verfügt über ein glasfreies Lesefenster, das für Umgebungen in der Lebensmittel- und Getränkeindustrie geeignet ist. Für Anwendungen in der Elektronikindustrie stehen zudem ESD-sichere Modelle zur Auswahl. Wie die übrigen Codeleser der Matrix-Serie ist der Matrix 120™ mit der Konfigurationssoftware DL.CODE™, der X-Press™-Taste und der intuitiven Benutzerschnittstelle führend, wenn es um Benutzerfreundlichkeit geht. Unter den leistungsstarken, branchenweit konkurrenzlosen industriellen 2D-Codelesern der Matrix-Serie stellt der Matrix 120™ das Einstiegsmodell dar. Der Matrix 120™ ist die perfekte Lösung, wenn auf wenig Raum hohe Leistung mit einfacher Integration kombiniert werden soll. Damit eignet er sich hervorragend für OEM-Kunden, insbesondere in der chemischen und biochemischen Industrie sowie im Bereich Druck- und Applikationsanwendungen. Außerdem ist dieser Codeleser wie geschaffen für Einstiegsanwendungen im Bereich Fabrikautomation in der Elektronik-, Verpackungs- und Lebensmittel-/Getränkeindustrie.
Highlights
- Einfache Integration dank extrem kompakter Masse
- Intelligenter, benutzerdefinierter Fokus
- Maximale Benutzerfreundlichkeit
Anwendungsbereiche- Elektroindustrie
- Fabrikautomation
- Lebensmittel- und Getränkeindustrie
- Kioke, Ticketautomaten
- Medizinische Laboranwendungen
- Chemie, Biochemie
Technische Daten
Abmessungen & Bauform
| Abmessungen | 45,4 × 31,1 × 23,5 mm (RS232+USB-Modell), 45,4 × 48,5 × 23,5 mm (RS232+ETH-Modell) |
|---|---|
| Gewicht | 117 g mit Kabel (RS232+USB-Modell), 200 g mit Kabel (RS232+ETH-Modell) |
Allgemein
Hauptschnittstelle RS-232 oder RS-422 FD (2400 bis 115.200 bit/s)
| Gehäusematerial | Zama (Zinklegierung) – Fensterschutzabdeckung aus Kunststoff |
|---|---|
| Sensor | CMOS-Sensor mit Global-Shutter/WVGA – 752 × 480 px, CMOS-Sensor mit Global-Shutter/MP – 1280 × 960 px |
| Lesebereich | Matrix 120 – WVGA: 25-190 mm, Matrix 120 – MP: 25-220 mm |
| Bildrate | bis zu 57 Vollbild / s (WVGA-Modell), bis zu 36 Vollbild / s (MP-Modell) |
| Fokussiersystem | Manuelle Einstellung in drei vorkalibrierten Positionen, (45, 70, 125 mm – WVGA, 45, 80, 125 mm – MP) |
| Barcodes | 1D Codes: alle gängigen eindimensionalen Symbologien, 2D-Codes: DataMatrix, QR-Code, Micro-QR-Code, MaxiCode, Aztec, Postcodes: Royal Mail, Japan Post, Planet, Postnet und viele weitere |
| Digitale Eingänge | Zwei, softwareprogrammierbar (PNP/NPN) |
| Digitale Ausgänge | Zwei, softwareprogrammierbar (PNP/NPN) |
| Programmierung | X-Press™ Benutzerschnittstelle, Windows-basierte Software (DL.CODE™) über Ethernet oder serielle Schnittstelle, Über serielle oder Ethernet-TCP-Schnittstelle gesendete Programmiersequenzen für Host |
| Integrierter Arbeitsspeicher | 128 MB |
| Codeausrichtung | Omnidirektional auf jedem Code-Typ |
| Integrierte Kommunikationsschnittstellen | RS-232 / RS-422 / USB 2.0 high speed (USB-CDC, USB-HID) |
Elektrische Daten
| Stromversorgung | 5 VDC bis 30 VDC |
|---|---|
| Stromverbrauch | 1.6 – 2,4 W |
Zuverlässigkeit
| Schutzklasse | IP65 |
|---|
Umgebungsbedingungen
| Betriebstemperatur | 0 °C – 45 °C |
|---|
Produktinformationen
| Hersteller | Datalogic |
|---|---|
| Hersteller-Nr. | 937800005 |
