Der MATRIX 830 ist ein innovativer 16-Megapixel-2D-Bildleser, der neue Maßstäbe für Logistikanwendungen mit Hochgeschwindigkeits-Transportsystemen auf Förderbändern aller Größen und Geschwindigkeiten bis zu 3,2 m/s setzt. Mit seinem hochauflösenden 16-Megapixel-Sensor und drei Fokussiermethoden (dynamisch, sequenziell oder per Software einstellbar) erfasst der Matrix 830 gestochen scharfe Bilder in höchster Auflösung – ideal für das Lesen von 1D- und 2D-Barcodes sowie für die Erfassung bildbasierter Zusatzfunktionen. Der MATRIX 830 definiert einen neuen optischen Standard für die unbeaufsichtigte Datenerfassung. Dank seines hochmodernen, 6000 Pixel breiten Bildsensors deckt ein einzelnes Gerät die gesamte Breite breiter Förderanlagen ab. Der 16-Megapixel-Sensor des Matrix 830 ermöglicht in Kombination mit verschiedenen Objektivoptionen die vollständige Erfassung des Sichtfelds ohne Klappspiegel. Die Matrix 830 verfügt über den weltweit ersten optionalen integrierten Entfernungssensor. Dadurch entfällt die Notwendigkeit eines externen Messgeräts für die Fokussierung des branchenführenden dynamischen Fokus der Matrix 830.

Highlights

Hohe Leistung
Einfache Integration
Robust

Einsatzbereiche

Transport
Logistik
Distribution
Einzelhandel

Technische Daten

Abmessungen & Bauform

Abmessungen	419 × 317 × 159 mm
Gewicht	9,7 kg

System

Betriebssystem	Linux
Echtzeituhr	Zeit- und Datumsstempelung per Softwaresteuerung oder batteriegepufferte RTC mit optionaler NTP-Synchronisierung

Optische Eigenschaften

Sensortyp	CMOS, 16MP
Bildrate	bis zu 30fps bei voller Auflösung
Objektiv	16 mm, 25 mm
Fokussystem	Dynamisch, sequenziell, softwareseitig einstellbar (optionaler integrierter Entfernungssensor zur Unterstützung des dynamischen Fokus)
Beleuchtung	Integriertes Weißlicht

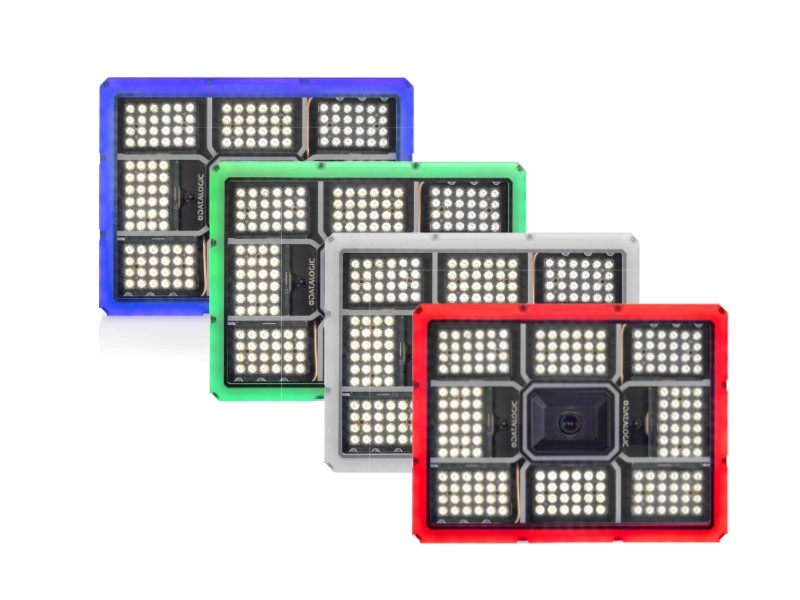

Feedback	360°-RGB-LED-Lünette
Zielvorrichtung	Dual-Laser

Kommunikationsschnittstellen

Schnittstellen	3 × 1 GB Ethernet TCP/IP, 2 x serielle Schnittstellen
Internes Kommunikationssystem	SyncNet4-Technologie
Verbindungsmodi	Primär/Sekundär, Ethernet Punkt-zu-Punkt
Programmiermethode	e-GENIUS (mehrsprachig), browserbasierte HTML-Weboberfläche Serverschnittstelle

Dekodierfähigkeit

1D- und gestapelte Codes	Code 128 (GS1-128), Code 39 (Standard und Full ASCII), Code 32 MSI, Standard 2 of 5, Matrix 2 of 5, Interleaved 2 of 5, Codabar, Code 93 Pharmacode, EAN-8/13 – UPC-A/E (einschließlich Addon 2 und Addon 5), GS1 DataBar-Familie, PDF417 (Standard und Micro PDF417)
2D-Codes	Data Matrix ECC 200 (Standard, GS1 und Direct Marking), QR-Code (Standard und Direct Marking), MicroQR-Code, Maxicode
Postleitzahlen	Aztec Code Postal, Australia Post, Royal Mail 4 State Customer, Kix Code, Japan Post, PLANET, POSTNET, POSTNET (+BB), Intelligent Mail, Schwedische Post

Elektrische Daten

Versorgungsspannung	24 V DC +/- 20 %
Stromversorgung Stromaufnahme	5,5 A (max. 8 A)

Zuverlässigkeit

Schutzart	IP65
Vibrationsfestigkeit	Sinusschwingung gemäß EN 60068-2-6, 10–50 Hz: 0,4 mm / 50–500 Hz: 2 g, 2h auf alleAchsen
Stoßfestigkeit	EN 60068-2-27, 15 g / 11ms / 3-maliges Auf- und Abwippen auf der Hauptachse

Umgebungsbedingungen

Betriebstemperatur	0 °C – 50 °C
Lagertemperatur	-20 °C – 70 °C
Luftfeuchtigkeit	95 %, nicht kondensierend

Sicherheit und Zulassung

Behördliche Zulassungen	Das Produkt erfüllt die erforderlichen Sicherheits- und Zulassungsvoraussetzungen für den vorgesehenen Verwendungszweck.
Umweltkonformität	Entspricht der EU-RoHS-Richtlinie
Zulassung	EN 55032 (Emissionen für digitale Geräte der Klasse A), EN 61000-6-2 (Elektromagnetische Verträglichkeit), FCC Teil 15 (digitale Geräte der Klasse A), CSa (USA und Kanada), CE
Lasersicherheit	Laser der Klasse 2 gemäß IEC 60825-1:2014, EN 60825-1:2014+A11:2021
LED-Sicherheit	LED-Risikogruppe 2 in 20 cm Abstand gemäß EN 62471:2008
