Der MATRIX 930 ist der weltweit erste 28-Megapixel-2D-Bildleser und setzt neue Maßstäbe für Logistikanwendungen mit Hochgeschwindigkeits-Transportsystemen mit Förderbändern bis zu 1200 mm Breite und Geschwindigkeiten bis zu 3,2 m/s. Mit seinem branchenführenden hochauflösenden 28-Megapixel-Sensor und drei Fokussiermethoden (dynamisch, sequenziell oder per Software einstellbar) erfasst der Matrix 930 Bilder in höchster Auflösung und Schärfe. Diese eignen sich ideal zum Lesen von 1D- und 2D-Barcodes sowie für bildbasierte Funktionen, die über die Barcode-Erkennung hinausgehen. Der MATRIX 930 definiert einen neuen optischen Standard für die unbeaufsichtigte Datenerfassung. Dank seines hochmodernen, 8000 Pixel breiten Bildsensors kann ein einzelnes Gerät Förderbänder bis zu 1200 mm Breite erfassen und ist ideal für hochdichte Barcodes oder hochauflösende Bilder für bildbasierte Funktionen wie Gefahrguterkennung, Mustererkennung oder OCR. Der 28-Megapixel-Sensor der Matrix 930 ermöglicht in Kombination mit verschiedenen Objektivoptionen die vollständige Erfassung des Sichtfelds ohne Klappspiegel. Die Matrix 930 ist die weltweit erste Kamera mit einem optionalen integrierten Entfernungsmesser. Dadurch entfällt die Notwendigkeit eines externen Messgeräts für die Fokussierung, die den branchenführenden dynamischen Fokus der Matrix 930 ermöglicht.
Highlights
- Hohe Leistung
- Einfache Integration
- Robust
Einsatzbereiche
- Transport
- Logistik
- Distribution
- Einzelhandel
Technische Daten
Abmessungen & Bauform
| Abmessungen | 419 × 317 × 159 mm |
|---|---|
| Gewicht | 9,7 kg |
System
| Betriebssystem | Linux |
|---|---|
| Echtzeituhr | Zeit- und Datumsstempelung per Softwaresteuerung oder batteriegepufferte RTC mit optionaler NTP-Synchronisierung |
Optische Eigenschaften
| Sensortyp | CMOS, 28 MP |
|---|---|
| Bildrate | bis zu 30fps bei voller Auflösung |
| Objektiv | 16 mm, 25 mm, 35 mm C-Mount-Objektiv |
| Fokussystem | Dynamisch, sequenziell, softwareseitig einstellbar (optionaler integrierter Entfernungssensor zur Unterstützung des dynamischen Fokus) |
| Beleuchtung | Integriertes Weißlicht |

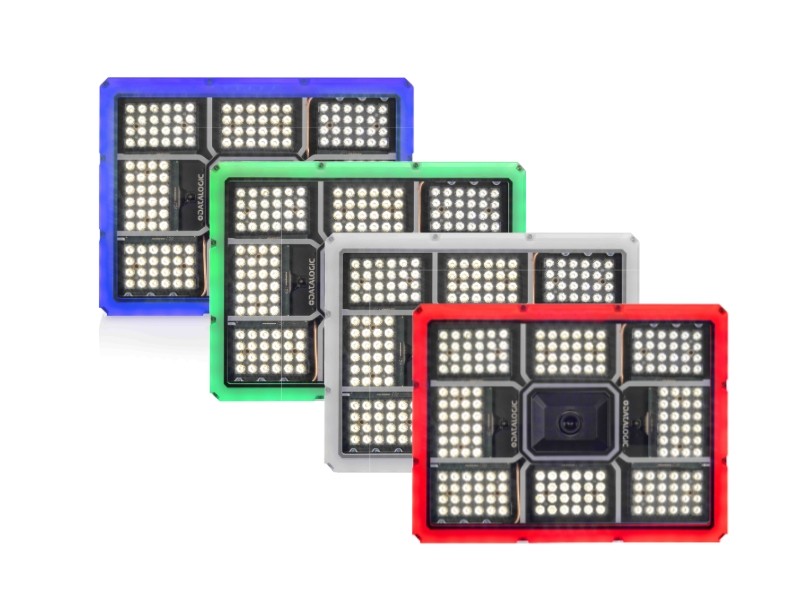

| Feedback | 360°-RGB-LED-Lünette |
| Zielvorrichtung | Dual-Laser |
Kommunikationsschnittstellen
| Schnittstellen | 3 × 1 GB Ethernet TCP/IP, 2 x serielle Schnittstellen |
|---|---|
| Internes Kommunikationssystem | SyncNet4-Technologie |
| Verbindungsmodi | Primär/Sekundär, Ethernet Punkt-zu-Punkt |
| Programmiermethode | e-GENIUS (mehrsprachig), browserbasierte HTML-Weboberfläche Serverschnittstelle |
Dekodierfähigkeit
| 1D- und gestapelte Codes | Code 128 (GS1-128), Code 39 (Standard und Full ASCII), Code 32 MSI, Standard 2 of 5, Matrix 2 of 5, Interleaved 2 of 5, Codabar, Code 93 Pharmacode, EAN-8/13 – UPC-A/E (einschließlich Addon 2 und Addon 5), GS1 DataBar-Familie, PDF417 (Standard und Micro PDF417) |
|---|---|
| 2D-Codes | Data Matrix ECC 200 (Standard, GS1 und Direct Marking), QR-Code (Standard und Direct Marking), MicroQR-Code, Maxicode |
| Postleitzahlen | Aztec Code Postal, Australia Post, Royal Mail 4 State Customer, Kix Code, Japan Post, PLANET, POSTNET, POSTNET (+BB), Intelligent Mail, Schwedische Post |
Elektrische Daten
| Versorgungsspannung | 24 V DC +/- 20 % |
|---|---|
| Stromversorgung Stromaufnahme | 5,5 A (max. 8 A) |
Zuverlässigkeit
| Schutzart | IP65 |
|---|---|
| Vibrationsfestigkeit | Sinusschwingung gemäß EN 60068-2-6, 10–50 Hz: 0,4 mm / 50–500 Hz: 2 g, 2h auf alleAchsen |
| Stoßfestigkeit | EN 60068-2-27, 15 g / 11ms / 3-maliges Auf- und Abwippen auf der Hauptachse |
Umgebungsbedingungen
| Betriebstemperatur | 0 °C – 50 °C |
|---|---|
| Lagertemperatur | -20 °C – 70 °C |
| Luftfeuchtigkeit | 95 %, nicht kondensierend |
Sicherheit und Zulassung
| Behördliche Zulassungen | Das Produkt erfüllt die erforderlichen Sicherheits- und Zulassungsvoraussetzungen für den vorgesehenen Verwendungszweck. |
|---|---|
| Umweltkonformität | Entspricht der EU-RoHS-Richtlinie |
| Zulassung | EN 55032 (Emissionen für digitale Geräte der Klasse A), EN 61000-6-2 (Elektromagnetische Verträglichkeit), FCC Teil 15 (digitale Geräte der Klasse A), CSa (USA und Kanada), CE |
| Lasersicherheit | Laser der Klasse 2 gemäß IEC 60825-1:2014, EN 60825-1:2014+A11:2021 |
| LED-Sicherheit | LED-Risikogruppe 2 in 20 cm Abstand gemäß EN 62471:2008 |
Produktinformationen
| Hersteller | Datalogic |
|---|---|
| Hersteller-Nr. | 901640009 |
